هیدرولیک چیست؟
هیدرولیک فناوری است که از فشار سیال برای انتقال نیرو و انجام کار استفاده میکند. در سیستمهای Hydraulic، یک سیال (معمولاً روغن) از طریق مجموعهای از شیرها، شیلنگها و سیلندرها پمپ میشود تا نیرو و حرکت کنترلشده ایجاد کند. این سیستم به دلیل توانایی تولید نیروی قابل توجه با دقت و کنترل، به طور گسترده در صنایع مختلف از جمله ساخت و ساز، کشاورزی و تولید استفاده میشود.
Hydraulic بخش عمدهای از دنیای صنعتی مدرن را به حرکت در میآورد، اما در اصل، یک سیستم هیدرولیک صرفاً راهی برای انتقال انرژی با استفاده از سیال تحت فشار است. اگر تا به حال از خود پرسیدهاید که فناوری سیستم هیدرولیک چیست، اساساً علم استفاده از سیالات تراکمناپذیر برای ایجاد حرکت و نیرو است.
سیستمهای هیدرولیک با کاربردهای متنوع، در انواع محیطهای صنعتی بزرگ و کوچک و همچنین ساختمانها، تجهیزات ساختمانی و وسایل نقلیه مورد استفاده قرار میگیرند. کارخانههای کاغذسازی، چوببری، تولید، رباتیک و فرآوری فولاد از جمله کاربران پیشرو تجهیزات Hydraulic هستند.
به عنوان یک روش کارآمد و مقرون به صرفه برای ایجاد حرکت یا تکرار، تجهیزات مبتنی بر سیستم هیدرولیک به سختی قابل رقابت هستند. احتمالاً شرکت شما به همین دلایل از Hydraulic در یک یا چند کاربرد استفاده میکند.

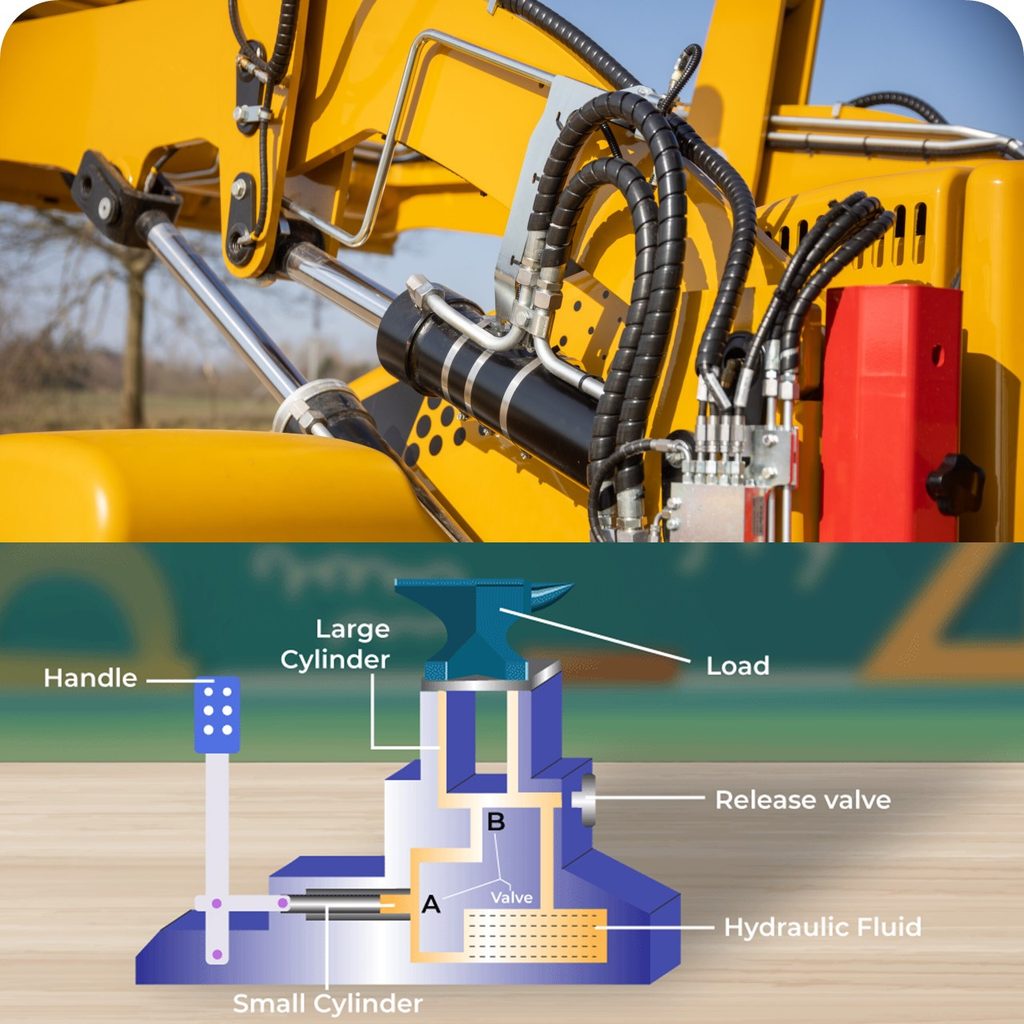

اصل کار سیستم Hydraulic بر اساس قانون پاسکال است که بیان میکند فشار اعمال شده بر یک سیال محبوس به طور مساوی در همه جهات منتقل میشود. این اصل به سیستمهای هیدرولیک اجازه میدهد تا انرژی را از طریق اجزایی مانند محرکها و سیلندرها به حرکت خطی یا چرخشی تبدیل کنند. با مدیریت دینامیک سیالات و کنترل فشار با شیرها، یک سیستم Hydraulic میتواند با کنترل دقیق به سطوح بالایی از نیرو دست یابد.
مدار Hydraulic ، سیستمی است که با انتقال مایع از طریق مجموعهای از اجزای گسسته به هم پیوسته، میتواند محل جریان سیال (مانند سیستمهای ترمودینامیکی) و همچنین فشار سیال (مانند تقویتکنندههای هیدرولیکی) را کنترل کند.
سیستم مدار Hydraulic مشابه نظریه مدارهای الکتریکی عمل میکند و از عناصر خطی و گسسته استفاده میکند. مدارهای هیدرولیک اغلب در فرآیندهای شیمیایی (سیستمهای جریان) کاربرد دارند.
توان مکانیکی با استفاده از جریان و فشار یک پمپ Hydraulic به انرژی هیدرولیکی تبدیل میشود. پمپهای هیدرولیک با ایجاد خلاء در ورودی پمپ، مایع را از مخزن به داخل خط ورودی و به پمپ میرانند. عمل مکانیکی، مایع را به خروجی پمپ میفرستد و در حین انجام این کار، آن را به سیستم هیدرولیک وارد میکند.
موتورهای هیدرولیک
تبدیل فشار و جریان هیدرولیک به گشتاور (یا نیروی چرخشی) و سپس چرخش، وظیفه یک موتور هیدرولیک است که یک محرک مکانیکی است.
استفاده از این موتورها کاملاً قابل تنظیم است. موتورهای هیدرولیک را میتوان در کنار سیلندرهای هیدرولیک و پمپهای هیدرولیک، در یک سیستم محرک هیدرولیک به هم متصل کرد.
موتورهای هیدرولیک در ترکیب با پمپهای هیدرولیک میتوانند انتقال قدرت هیدرولیکی ایجاد کنند. در حالی که برخی از موتورهای هیدرولیک با آب کار میکنند، اکثر موتورهای هیدرولیک در عملیات تجاری امروزی توسط سیال هیدرولیک تغذیه میشوند، همانطور که موتورهای موجود در کسب و کار شما احتمالاً اینگونه هستند.
سیلندر هیدرولیک

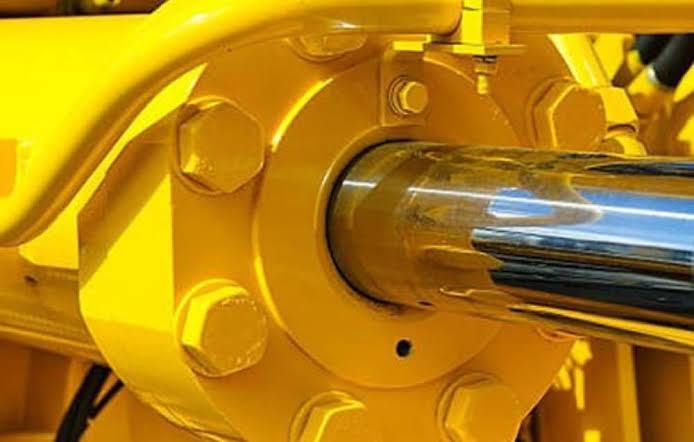

سیلندر هیدرولیک مکانیزمی است که انرژی ذخیره شده در سیال هیدرولیک را به نیرویی تبدیل میکند که برای حرکت سیلندر در جهت خطی استفاده میشود. این سیلندر نیز کاربردهای زیادی دارد و میتواند تک اثره یا دو اثره باشد.
سیلندرها به عنوان بخشی از سیستم کامل هیدرولیک، فشار سیال را ایجاد میکنند که جریان آن توسط یک موتور هیدرولیک تنظیم میشود. برای متخصصانی که به دنبال تقویت مهارتهای عیبیابی و آزمایش هستند، آموزش تعمیر و نگهداری الکتریکی بازیوار، روشی عملی برای به کارگیری این مفاهیم ارائه میدهد.
هیدرولیک در کاربردهای مختلفی استفاده میشود و نقش محوری در صنایع مختلف دارد. در ماشینآلات ساختمانی مانند بیل مکانیکی و بولدوزر استفاده میشود. در هواپیما، هیدرولیک امکان کنترل دقیق فلپها، ارابههای فرود و سیستمهای هدایت را فراهم میکند.
به عنوان مثال، استفاده از هیدرولیک در چرخ و فلکها (کاروسها) است. موتورهای الکتریکی اغلب به عنوان منبع تغذیه استفاده میشوند. موتور الکتریکی یک پمپ هیدرولیک را به حرکت در میآورد که سپس سیال تحت فشار را به یک موتور هیدرولیک منتقل میکند. موتور هیدرولیک فشار هیدرولیک را به نیروی مکانیکی تبدیل میکند که چرخ و فلک را با حرکت چرخشی به حرکت در میآورد.
عنکبوتها به خاطر سیستم هیدرولیک چشمگیرشان که تواناییهای حرکتی عنکبوت را فراهم میکند، شناخته میشوند. این سیستم بر اساس مایع عنکبوت (همولنف) است که به عنوان جایگزینی برای خون عمل میکند. با کنترل فشار در همولنف از طریق عضلات و پمپها، عنکبوت میتواند پاهای خود را به نرمی حرکت دهد و سطوح مختلف را بگیرد.
استفاده از هیدرولیک در چرخ و فلکها مزایای متعددی را ارائه میدهد:
- کنترل دقیق حرکت، تجربهای روان و ایمن را برای کسانی که از آن استفاده میکنند، تضمین میکند و انتقال قدرت با راندمان بالا را برای حفظ قدرت و گشتاور مورد نیاز امکانپذیر میسازد.
- به دستیابی به حرکت و ایمنی مطلوب، به ویژه در چرخ و فلکهایی با تابهایی که در هوا هستند و به دور خود میچرخند، کمک میکند.
- کنترل دقیق سرعت، جهت و نیرو، تضمین میکند که تابها در هوا نگه داشته میشوند و چرخش پایدار و کنترلشدهای را فراهم میکنند.
تاریخچه هیدرولیک
تاریخچه هیدرولیک به گذشتههای بسیار دور برمیگردد. نمونههای اولیه شامل آسیابهای آبی هستند که از نیروی آب برای تأمین نیروی سیستمهای مکانیکی استفاده میکردند.
در دهه ۱۷۰۰، توسعه هیدرولیک مدرن شتاب گرفت. جوزف براما، مهندس و مخترع بریتانیایی، پرس هیدرولیک صنعتی را در سال ۱۷۹۵ به ثبت رساند. این اختراع با معرفی توانایی کنترل مقادیر زیادی نیرو با استفاده از سیستمهای هیدرولیک، راه را برای انقلاب صنعتی هموار کرد. فناوری و استفاده از هیدرولیک همچنان در حال تکامل و یافتن کاربردهایی در بخشها و کاربردهای مختلف است.
۱۷۹۵: جوزف براما، مهندس و مخترع بریتانیایی، اولین پرس هیدرولیک صنعتی را به ثبت رساند. این امر با معرفی توانایی کنترل مقادیر زیادی نیرو با استفاده از سیستمهای هیدرولیک، راه را برای انقلاب صنعتی هموار کرد.
دهههای ۱۸۰۰ و ۱۹۰۰: هیدرولیک به طور فزایندهای در صنعت، از جمله ماشینآلات، تجهیزات کشاورزی و بخش حمل و نقل، رواج یافت. از راهحلهای هیدرولیکی برای هدایت و کنترل انواع سیستمهای مکانیکی استفاده میشد.
اوایل دهه ۱۹۰۰: توسعه شیرها و تنظیمکنندههای هیدرولیکی، کنترل بهتری بر قدرت و حرکت در سیستمهای هیدرولیکی فراهم کرد. این امر دقت و قابلیت اطمینان کاربردهای هیدرولیکی را بهبود بخشید.
اواسط دهه ۱۹۰۰: هیدرولیک در صنعت هوافضا برای کنترل هواپیما، ارابه فرود و موشکها رواج یافت. این دوره همچنین شاهد توسعه سیستمهای هیدرولیکی برای خودروها و کامیونها بود که امکان ترمزها و سیستمهای انتقال قدرت قویتر را فراهم میکرد.
۲۰۱۰: سیستمهای هیدرولیک هیبریدی حدود سال ۲۰۱۰ از راه رسیدند که امکان دستیابی به بهرهوری انرژی بهتر و استفاده از انرژی تجدیدپذیر را فراهم کرد که از نظر پایداری مثبت است. با ترکیب سیستمهای هیدرولیک با سیستمهای الکتریکی، میتوان تلفات انرژی را کاهش داد.
۲۰۲۳: هیدرولیک مدرن بر کارایی، دقت، ادغام با فناوریهای اتوماسیون و راهحلهای پایدار تمرکز دارد.
بدون هیدرولیک، پیشرفتهای تکنولوژیکی امروزی محدود میشد. فرآیندها و وظایف صنعتی زمانبرتر و ناکارآمدتر میبودند. هدف هیدرولیک، انتقال قدرت، کنترل دقیق، بردهای قدرت بالا، ذخیرهسازی انرژی، انتقال نیروها و حرکت روان است. سیستمهای هیدرولیک، با ساختار مناسب، کنترل و دقت بسیار خوبی را ارائه میدهند که به نوبه خود به کاهش خطر تصادفات و جراحات کمک میکند.

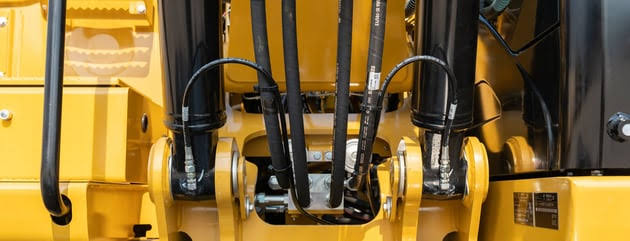

به عنوان مثال، ماشینآلات ساختمانی. ماشینآلات ساختمانی بدون راهحلهای هیدرولیکی، قدرت و دقت یکسانی نداشتند. این امر توانایی دستگاه را برای جابجایی بارهای بزرگ و انجام مأموریتهای دقیق محدود میکرد. بخش حمل و نقل راهحلهای محدودی برای کنترل قدرتمند و دقیق وسایل نقلیه داشت و هواپیماها مانورپذیری و کنترل محدودی بر حرکات هواپیما داشتند. صنعت تولید با چالشهایی در زمینه اتوماسیون و کنترل دقیق ماشینآلات و رباتها روبرو میشد. بنابراین، هیدرولیک نقش حیاتی در کارایی، دقت و اتوماسیون در فناوری و صنعت مدرن ایفا میکند.
بالابرهای هیدرولیکی عموماً برای جابجایی عمودی کالا یا افراد، بدون استفاده از کابل، استفاده میشوند. انواع مختلفی از آنها در بخشهای صنعتی مانند ساخت و ساز، جمعآوری زباله، جابجایی مواد و حمل و نقل یافت میشوند. این موارد شامل بالابرهای چرخ فلکی، بالابرهای قیچی، بالابرهای دو یا چهار ستونی و نقالههای رفت و برگشتی عمودی – که معمولاً بالابرهای باری نیم طبقه نامیده میشوند – میشود. بالابرهای هوایی متحرک به ویژه مفید هستند که میتوانند در داخل و خارج از ساختمان برای کاربردهای مختلف، از جمله بازرسی، تعمیر و نگهداری، استفاده شوند.
لودرها، لیفتراکها و جرثقیلها همگی برای تأمین نیروی بالابری در بسیاری از کاربردهای صنعتی به هیدرولیک متکی هستند، در حالی که جک هیدرولیکی قویتر میتواند بارهای سنگینتری را نیز بلند کند. استفاده از جک هیدرولیکی قدرت یک کارگر انسانی را چند برابر میکند به طوری که یک نفر میتواند بارهای سنگین را بدون تحمل فشار فیزیکی زیاد جابجا کند. جکها همچنین میتوانند با معلق کردن تجهیزات سنگین در هوا و نیاز به تلاش بسیار کم اپراتور، دسترسی تعمیر و نگهداری به آنها را فراهم کنند.

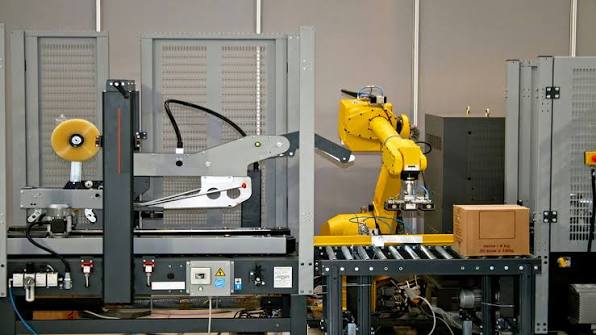

بسیاری از بخشهای تولیدی برای پردازش مواد و فعالیتهای تولیدی، از جمله نقالهها، ماشینآلات بالا و پایین بردن، برخی تجهیزات بستهبندی و ویژگیهایی مانند بازوهای رباتیک، به هیدرولیک متکی هستند. این امر برای تجهیزات چاپ و پرس سنگین، ریختهگری تحت فشار، پرس قطعات و سنگشکنها بسیار مهم است.
هیدرولیک فناوری است که از سیال تحت فشار برای انتقال انرژی و انجام کار استفاده میکند. روغنها و سیالات مختلف برای ایجاد نیرو و حرکت در سیستمهای مکانیکی استفاده میشوند. این فناوری در بسیاری از صنایع، از تولید گرفته تا حمل و نقل، که در آن برای به حرکت درآوردن ماشینآلات، بلند کردن بارهای سنگین و انجام حرکات پیچیده با دقت بالا استفاده میشود، اهمیت دارد.
سیستمهای هیدرولیک با عبور دادن سیال از یک سیستم بسته با استفاده از پمپ کار میکنند. با افزایش فشار، نیروی هیدرولیک به انرژی مکانیکی تبدیل میشود که میتواند اجسام سنگین را بلند یا جابجا کند. این سیستم از چندین جزء مهم تشکیل شده است:
- پمپ: با عبور دادن سیال از سیستم هیدرولیک، جریان و فشار ایجاد میکند.
- سیال: معمولاً روغن هیدرولیک که فشار را از طریق سیستم منتقل میکند.
- شیرها: جریان سیال را با باز کردن، بستن یا تغییر مسیر آن برای کنترل حرکات دستگاه کنترل میکنند.
- سیلندرها یا موتورها: نیروی هیدرولیک را به انرژی مکانیکی تبدیل میکنند که حرکت یا بلند کردن را هدایت میکند.
برای درک واقعی اثربخشی این فناوری، بررسی نحوه عملکرد یک سیستم هیدرولیک در عمل مفید است.

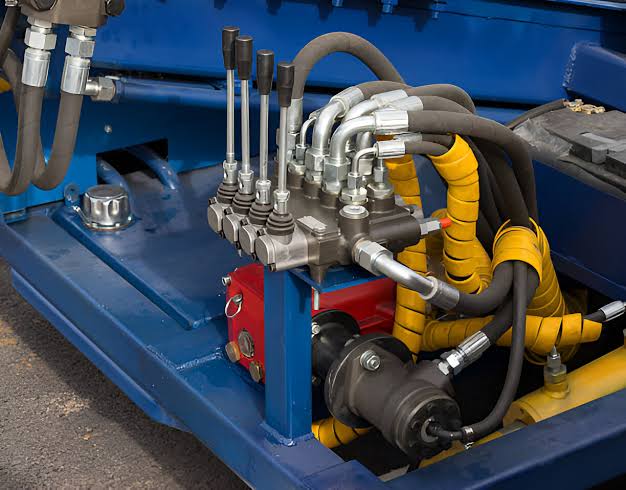

همه چیز با یک واحد قدرت، مجهز به یک مخزن، یک موتور الکتریکی و یک پمپ، شروع میشود. پمپ، روغن را به مدار فشار میدهد و فشار ایجاد میکند. از آنجا، سیال به شیرها و سیلندرهای هیدرولیک میرسد که این فشار را به نیروی مکانیکی تبدیل میکنند. این امر حرکت بازوها، بلند کردن بارها و کنترل حرکات را به روشی روان و دقیق امکانپذیر میسازد.
اجزای اصلی عبارتند از:
- واحد قدرت هیدرولیک (قلب سیستم).
- بلوک هیدرولیک (مرکز فرماندهی و ایمنی).
- شیرهای کنترل.
- سیلندرها یا موتورهای هیدرولیک.
- لولهها، اتصالات و فیلترها برای جریان مناسب روغن.
در برههای تاریخی که صنعت به طور فزایندهای در پی بهینهسازی زمان، کاهش مصرف و افزایش ایمنی است، هیدرولیک خود را به عنوان یکی از قابل اعتمادترین و همهکارهترین فناوریها اثبات میکند.
به لطف سیستمهایی که به طور فزایندهای فشرده، کارآمد و خودکار میشوند، امروزه میتوان هیدرولیک را در هر خط تولیدی ادغام کرد و عملکرد را بهبود بخشید و حاشیه خطا را کاهش داد.
قدرت سیستم هیدرولیک
سیستم هیدرولیک با استفاده از سیالی که تحت فشار است، وظایف متعددی را انجام میدهد. به عبارت دیگر، میتوان گفت که از سیال تحت فشار برای به کار انداختن دستگاهها استفاده میشود و این فرآیند به عنوان سیستم هیدرولیک شناخته میشود. اگرچه سیستمهای هیدرولیک بر اساس یک مفهوم کار میکنند، اما هدف سیستم هیدرولیک خاص ممکن است متفاوت باشد.
سیستم هیدرولیک کاربردهای متنوعی دارد که آن را در انواع مختلف محیطهای صنعتی بزرگ و کوچک، تجهیزات ساختمانی، ساختمانها و وسایل نقلیه قابل استفاده میکند. برخی از کاربران اصلی تجهیزات هیدرولیک عبارتند از: رباتیک تولیدی، چوببری، کارخانههای کاغذسازی و فرآوری فولاد.
قدرت سیالات مایع تحت فشار قابل توجه است که آن را در تجهیزات سنگین بسیار مفید میکند. در سیستم هیدرولیک، فشاری که در هر نقطه از زمان به سیال اعمال میشود، بدون کاهش منتقل میشود. سوخت بر روی هر قسمت از مخزن حاوی آن عمل میکند و نیرو یا توانی ایجاد میکند که برای انجام کارهای تکراری یا حمل بارهای سنگین استفاده میشود.
استفاده از تجهیزات مبتنی بر سیستم هیدرولیک روشی مقرون به صرفه و کارآمد برای ایجاد حرکت و تکرار است. این امر سیستم را به بهترین روش برای انجام چنین کارهایی تبدیل میکند. آنها نه تنها پویا هستند، بلکه روش کار سادهای نیز دارند.
سیستمهای هیدرولیک معمولاً در انواع مختلف کسبوکارهای بزرگ و کوچک از جمله ساختمانها، وسایل نقلیه و تجهیزات ساختمانی استفاده میشوند. کاربران اصلی تجهیزات هیدرولیک شامل کارخانههای کاغذ، تولید، رباتیک، فرآوری فولاد و بخشهای چوببری هستند.
ایده اولیه سیستم هیدرولیک ساده و عمدتاً یکسان است. در این سیستم، نیروی اعمال شده در یک نقطه با استفاده از سیال به نقطه دیگر منتقل میشود. سیال مورد استفاده در فرآیند عمدتاً روغن است و نیروی اعمال شده در فرآیند ضرب میشود.
مشاهده شده است که در صورت وجود یک سیستم هیدرولیک پایه، نیروی ضرب شده به روشی ساده و آسان تولید میشود. ماشینهای هیدرولیک از سیال مایع برای انجام کار استفاده میکنند؛ ماشینهای سنگین ساختمانی یکی از نمونههای رایج ماشینهای سنگین کاری هستند که از سیستم هیدرولیک استفاده میکنند.

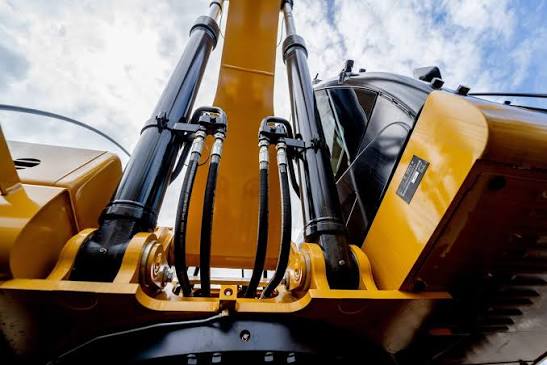

در یک ماشین سنگین ساختمانی، نیرو با پمپاژ سیال هیدرولیک در سیلندرهای هیدرولیک و موتورهای هیدرولیک در سراسر دستگاه تولید میشود که با توجه به مقاومت موجود تحت فشار قرار میگیرد. شیرهای کنترلی در دستگاه وجود دارند که برای کنترل مستقیم یا خودکار سیال استفاده میشوند. سپس سیال از طریق لولهها، لولهها یا شیلنگها توزیع میشود.
1-مخزن نقش مهمی در سیستم هیدرولیک پایه ایفا میکند، این بخشی است که سیال اضافی را برای تطبیق با هرگونه تغییر حجمی که به دلایل مختلف رخ میدهد، نگه میدارد. این دلایل ممکن است انقباض و انبساط سیلندر، انبساط و انقباض ناشی از دما و نشتی باشد.
یک مخزن به گونهای طراحی شده است که به جداسازی هوا از سیال کمک کند. علاوه بر این، به عنوان یک انباشتگر گرما عمل میکند تا هرگونه تلفاتی را که ممکن است در سیستم در طول اوج مصرف برق رخ داده باشد، پوشش دهد.
مخازن همچنین به دلیل جداسازی خاک و سایر ذرات از روغن شناخته میشوند، زیرا خاک معمولاً در پایین ته نشین میشود. در صورت مخزن کوچکتر، از کانالهای جریان پویا در مسیر بازگشت سیال استفاده میشود.

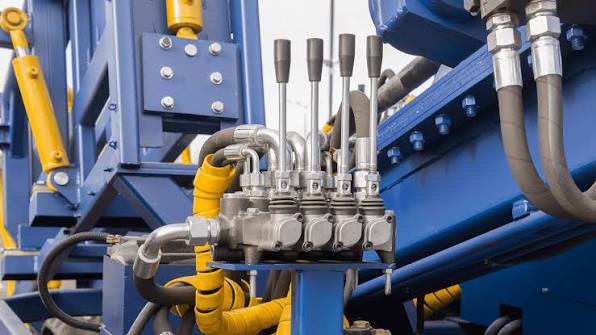

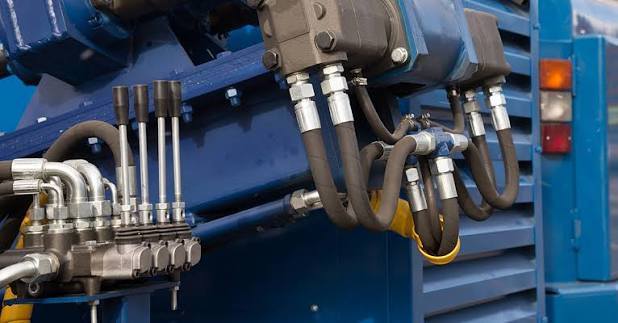

2-شیرهای کنترل برای هدایت جریان سیال به محرک استفاده میشوند. شیرهای کنترل معمولاً دارای یک قرقره هستند که درون یک محفظه فولادی یا چدنی قرار دارد. این قرقره به مکانهای مختلف در محفظه فولادی میلغزد و کانالها و شیارهای متقاطعی را برای هدایت سیال مطابق با موقعیت قرقره ایجاد میکند.
قرقره دارای یک موقعیت مرکزی خنثی است که با فنرها حفظ میشود. در این موقعیت، جریان سیال یا مسدود میشود یا به مخزن برمیگردد. هنگامی که قرقره به یک طرف میلغزد، سیال به سمت محرک هدایت میشود و همچنین یک مسیر بازگشت از محرک به مخزن فراهم میکند.
هنگامی که این قرقره در جهت مخالف حرکت میکند، مسیرها تغییر میکنند. شیرهای جهتدار به گونهای طراحی شدهاند که میتوانند روی هم قرار گیرند و یک ورودی سیال برای تأمین در تمام شیرهای پشته و یک شیر برای هر سیلندر هیدرولیک وجود دارد.
3-پمپ هیدرولیک، جزئی از سیستم هیدرولیک است که برای تأمین سیال به اجزای موجود در سیستم هیدرولیک استفاده میشود. فشار در سیستم در واکنش به بار اعمال شده ایجاد میشود. این پمپها به داشتن چگالی توانی حدود ده برابر بیشتر از موتور الکتریکی معروف هستند.
این پمپها یا توسط یک موتور یا موتور الکتریکی تغذیه میشوند و از طریق تسمه، چرخدنده یا کوپلینگ الاستومری انعطافپذیر برای کاهش لرزش متصل میشوند. انواع رایج پمپهای هیدرولیک برای کاربردهای ماشینآلات هیدرولیک شامل پمپ پرهای، پمپ دندهای، پمپ پیستونی شعاعی و پمپ پیستونی محوری است.
4-عملگرها شامل سیلندر هیدرولیک، موتور هیدرولیک، ترمزها و سیستم انتقال قدرت هیدرواستاتیک هستند. یک موتور هیدرولیک، پمپی است که به صورت معکوس لولهکشی شده است. آنها دارای پیکربندی محوری هستند و از صفحات زاویهدار (swashplates) برای حفظ سطوح کنترل دقیق استفاده میکنند. این صفحات اغلب توسط پیستونهای هیدرولیک متعددی که به ترتیب عمل میکنند، به حرکت در میآیند.
5-یکی از اجزای سیستم هیدرولیک، انباره است. این یک بخش رایج در ماشینآلات هیدرولیک است که با استفاده از گاز تحت فشار، انرژی را ذخیره میکند. انواع مختلفی از انباره وجود دارد؛ یک نوع آن لولهای است که از یک پیستون شناور تشکیل شده است.
در حالی که یک طرف پیستون از بار گاز تحت فشار تشکیل شده است، طرف دیگر سیال است. کمک فنر برای مدار هیدرولیک یا نیروی پشتیبان برای ترمزها یا فرمان، از جمله نمونههای انباره هستند.
6-مایع هیدرولیک که به عنوان مایع تراکتور شناخته میشود، به عنوان عامل حیات مدار هیدرولیک عمل میکند. مایع هیدرولیک عمدتاً از نفت به همراه افزودنیها تشکیل شده است. بسته به کاربرد، برخی از ماشینها به مایعات مقاوم در برابر آتش نیاز دارند. در بسیاری از کارخانههایی که مواد غذایی را تهیه میکنند، برای اقدامات ایمنی از آب یا روغن خوراکی به عنوان مایع هیدرولیک استفاده میشود.
7-فیلترها بخش مهمی از سیستم هیدرولیک هستند زیرا ذرات ناخواسته را از سیال حذف میکنند. اجزای مکانیکی به طور مداوم ذرات فلزی تولید میکنند که علاوه بر آلودگی، باید حذف شوند.
لولههای هیدرولیک اساساً لولههای فولادی دقیقی هستند که برای هیدرولیک ساخته میشوند. وقتی این لولهها در دسترس نباشند، لولههای هیدرولیک وارد عمل میشوند. این لولهها معمولاً برای فشار کم استفاده میشوند. وقتی هم لولهها و هم تیوبها در دسترس نباشند، از شیلنگها در سیستم هیدرولیک استفاده میشود.
